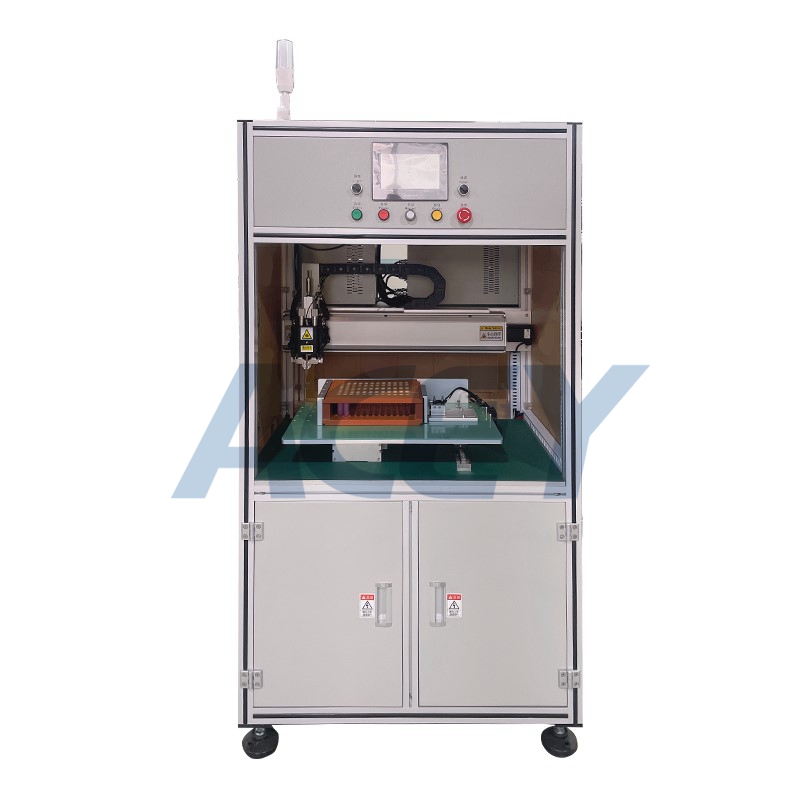

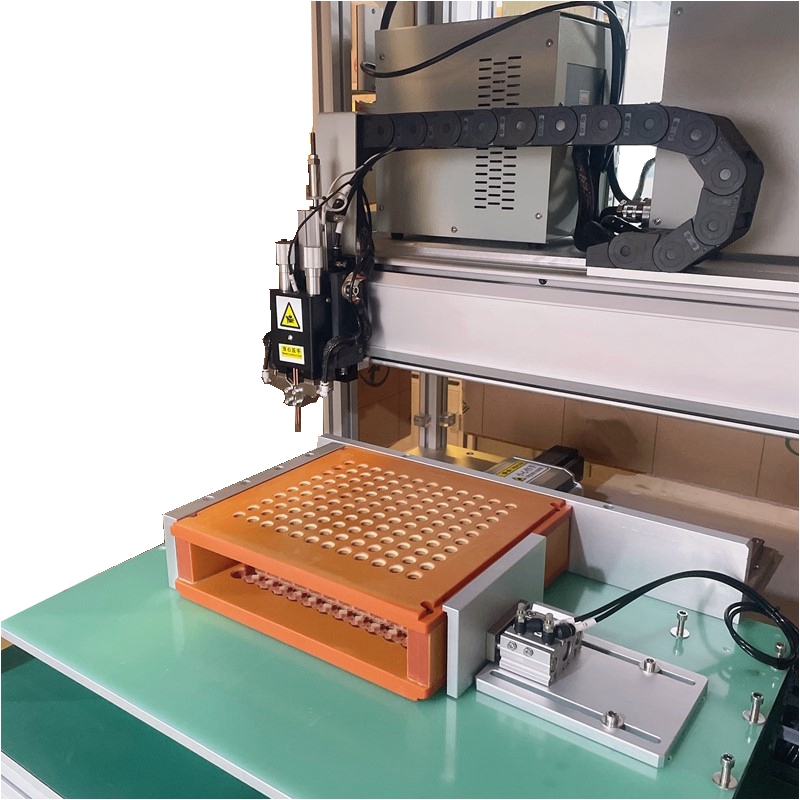

Automatische einseitige Rotary 18650 Lithium -Batteriepackspot -Schweißmaschine
Beschreibung
Der Automatic Battery Pack Spot Schweißer ist eine allgemeine Plattform der automatischen Verarbeitungstechnologie basierend auf CNC, geeigneten Batteriepackspot -Schweißen und -Anbaugruppe in der Fabrik.
Im Vergleich zur Schweißmaschine des manuellen Spots wurden die Effizienz und Genauigkeit des Schweißen erheblich verbessert.
Merkmale
1. induzieren Lastspannung, Steuerspannung durch Rückkopplung und realisieren hochwertiges Schweißen.
2. Vorheizen, Hauptmodus von Hauptwärme, Vorheizen vor dem Schweißen, um eine stabile Schweißqualität zu gewährleisten.
3. Halten Sie die Kontinuität der Energiedichte, verkürzen Sie die Schweißzeit und verringern Sie die Verformung und Farbe von Grundmetall.
(Schweißzeit in Mikrosekunden gesteuert, kontinuierlicher Ausgangsmodus)
4..
5. Die oberen und unteren Grenzen des Stroms können einfach beurteilen, ob die Schweißqualität gut ist oder nicht, was für die Schweißautomatisierungsplattform geeignet ist.
|
6. kann mit der Produktionslinie der Lithium -Batteriegruppe übereinstimmen. |
Spezifikation |
|
Modellnummer |
Acey-S200C |
|
Y-Achse Reisen |
500 mm (anpassbar) |
|
X-Achse-Reise |
400 mm (anpassbar) |
|
Maximaler Spot -Schweißgeschwindigkeit |
0,35S/Punkt (1 Stunden etwa 2800 Einheiten18650 Zellen) |
|
Motorantriebsgeschwindigkeit |
180° |
|
600 mm/s
|
Rotationswinkel
|
|
Maximale Last elektrische Kerne
|
X Richtung: 26; |
|
Y Richtung: 26
|
Fähiger Speicher der Dateigruppe
|
|
100 Gruppen
|
Betriebssystem
|
|
Eingebettes System menschlicher Maschinenschnittstelle
|
Übertragungsmodus
|
|
Taiwan Präzisionsschraube mit Führungsschiene
|
Fahrmodus
|
|
Stepper -Servo -Motor
|
Wiederholen Sie die Positionierungsgenauigkeit
|
|
± 0,02 mm
|
Abmessungen
|
|
L: 900 mm, W: 900 mm, H: 1650 mm
|
Leistung
|
|
2000W
|
Maschinengewicht
|
|
150 kg
|
Maximales Lagergewicht der Y-Achse
|
|
30 kg
|
Eingangsleistung Versorgung
|
Einphasen-AC 220V/50 Hz
