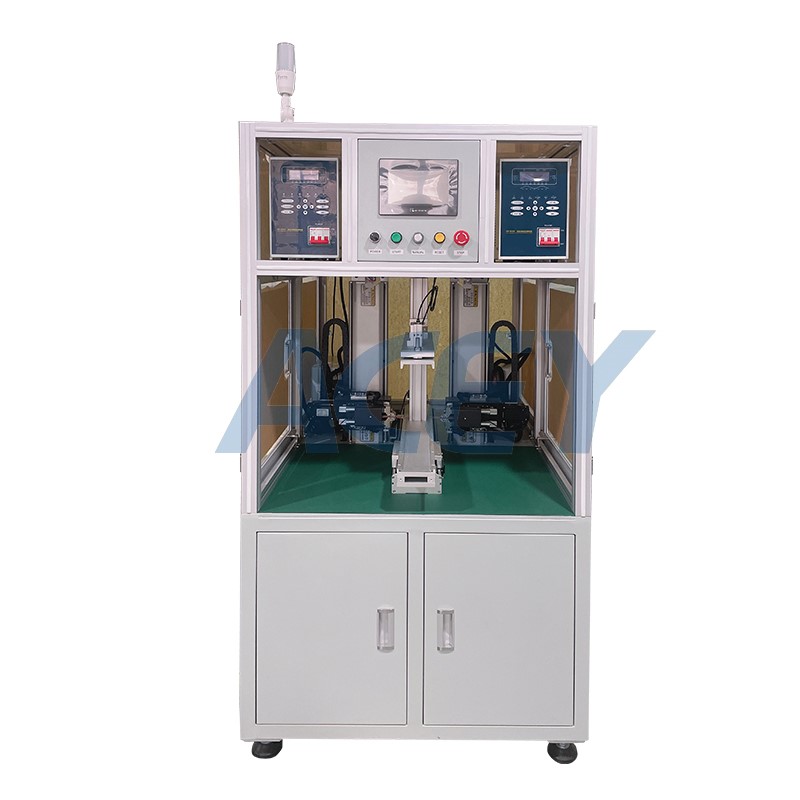

Pneumatische doppelseitige Schweißmaschine für 18650 Batterie-Elektrodenblatt
Beschreibung
ACEY-D300A eignet sich für das doppelseitige Schweißen und die Montage von Batteriepackungen in der Fabrik für 14500 /18650 /21700 /26650 /32700 Multi-Parallel Multi-Series-Kombination. Es kann bei der Batterie für elektrische Werkzeuge, Torsionsauto-Batterie, Energiespeicher-Akku, Scooter-Elektrikbatterie usw. verwendet werden.
Der Betrieb und Debuggen sehr einfach und bequem.
Das Design der integrierten Komponenten macht das Aussehen prägnanter.
Merkmale
1. Support Breakpoint Start, automatischer Start und manueller Start.
2. kalte Lötverbindung und Alarmversiegelung.
3. Einfaches Programm, Support Matrix-, Array- und Point -Programm, kann 100 Gruppenparameter speichern.
4. Alarm des Schweißnadelabriebes.
5. Build-In-Schweißstrommonitor kann Echtzeitschweißstrom anzeigen.
6. Design für NB, Elektrowerkzeug, Gartenwerkzeug, hoher Stromversorgung, Energiespeicherbatterie, Elektromotoren -Akku und andere
Lithium -Akku -Schweißschweißen.
7. kann mit der Produktionslinie der Lithium -Batteriegruppe abgestimmt werden.
|
8. Kann Dutzende Prozess verschiedener Batteriepackungen speichern und Produkte wechseln, ohne Parameter neu zu setzen. |
Spezifikation |
|
Modellnummer |
ACEY-D300A |
|
Y-Achse Reisen |
500 mm (anpassbar) |
|
X-Achse-Reise |
350 mm (anpassbar) |
|
Maximaler Spot -Schweißgeschwindigkeit |
0,5s/Punkt (1 Stunden etwa 2800 Einheiten18650 Zellen) |
|
Motorantriebsgeschwindigkeit
|
1000 mm/s
|
|
Maximale Last elektrische Kerne
|
X Richtung: 26; |
|
Y Richtung: 26
|
Fähiger Speicher der Dateigruppe
|
|
100 Gruppen
|
Betriebssystem
|
|
Eingebettes System menschlicher Maschinenschnittstelle
|
Übertragungsmodus
|
|
Taiwan Präzisionsschraube mit Führungsschiene
|
Fahrmodus
|
|
Stepper -Servo -Motor
|
Wiederholen Sie die Positionierungsgenauigkeit |
|
± 0,02 mm
|
Abmessungen
|
|
L1020mm*W910mm*H1770mm
|
Leistung
|
|
4000W
|
Maschinengewicht
|
|
350 kg
|
Maximales Lagergewicht der Y-Achse
|
|
50 kg
|
Eingangsleistung Versorgung
|
Einphasen-AC 380V/50 Hz
