Einführung

Diese Ausrüstung besteht hauptsächlich aus einem Computer, einer Kommunikationsschnittstelle und einem Batterieerkennungsschrank.

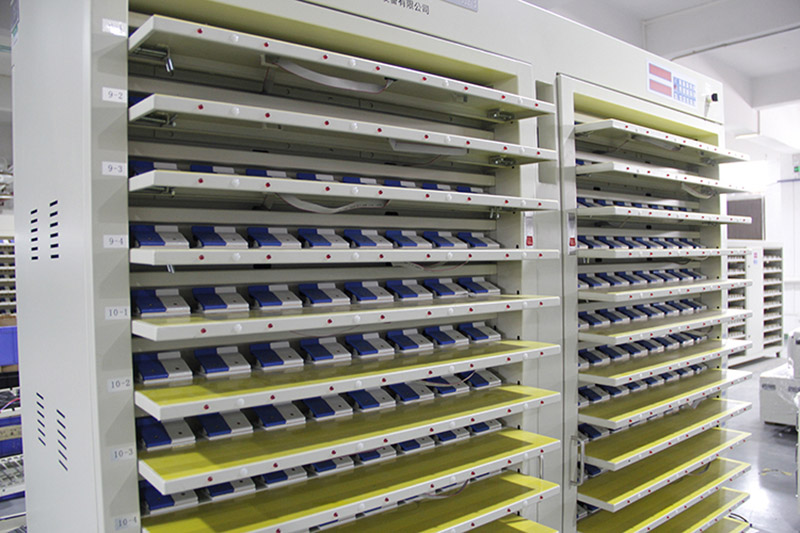

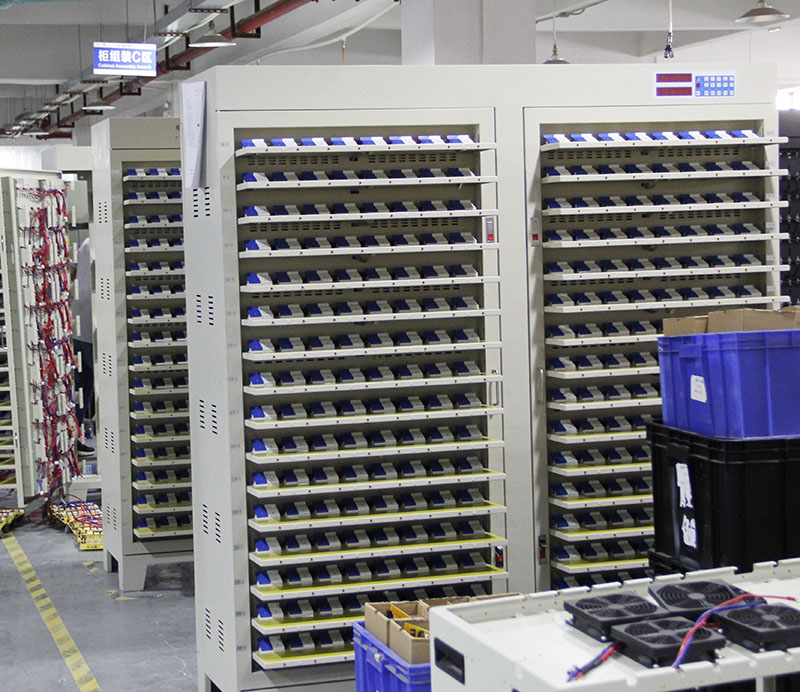

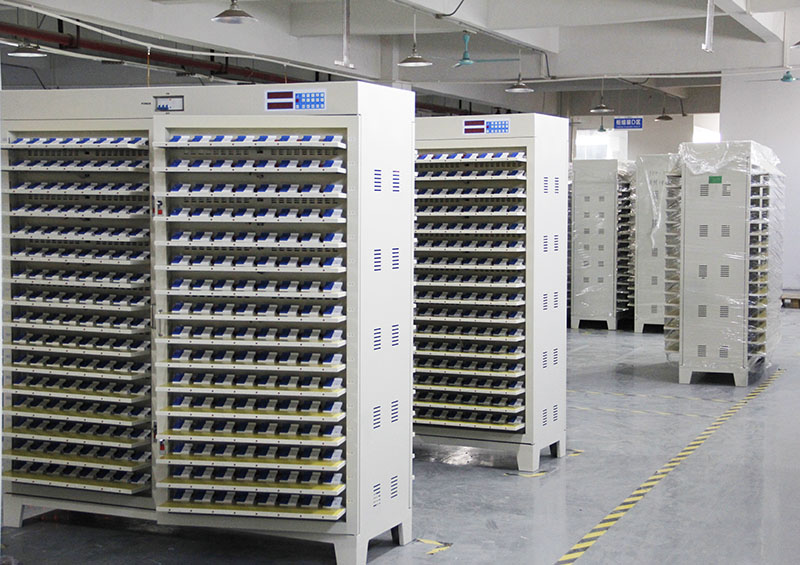

Der Batterie-Testschrank besteht aus einer Platine, einschließlich Vorrichtungen und Vorrichtungen, einem konstanten Strom und einer konstanten Spannungsquelle, einem Registersteuerungskreis, einer Probenahmungsschaltung, einem Einzelchip-Mikrocomputer und einem Bedienfeld.

Merkmale

1. Jedes Gerät kann konstante Strom- und konstante Spannungsladungen und konstante Stromentladungstests bei 512 Batterien durchführen, die dem Spannungsbereich entsprechen.

2. Die patentierte patentierte patentierte konstante Stromkonstantspannungsversorgung wird eingesetzt, und der Schalter vom konstanten Strom zu konstanter Spannung hat keinen Einfluss, was besonders für die Ladeanforderungen von Lithium-Ionen-Batterien geeignet ist.

3. Die Ausrüstung nimmt AVR-Single-Chip-Computer als Steuerzentrum an und kann mit dem peripheren Stichprobenkreis vom Computer der oberen Ebene gesteuert werden.

Wenn es an den Computer angeschlossen ist, kann es die vollständigen Ladungs- und Entladungskurven aller Kanäle speichern oder vom Computer der oberen Ebene getrennt und über das Bedienfeld betrieben werden.

Konstantstrom und konstante Spannungsladung, konstanter Stromentladungstest, nach Zeitsortierung usw.

4. Jede Batterie hat vollständig eine unabhängige konstante Strom- und konstante Spannungsquelle, die in sich geschlossen ist und sich nicht gegenseitig beeinflusst.

5. Die Spannung jeder Batterie wird in Echtzeit erkannt.

Beim Laden wird es zuerst mit konstantem Strom belastet.

Wenn die Batteriespannung den eingestellten Wert erreicht, wechselt sie reibungslos auf konstante Spannungsladungen.

Wenn die festgelegte Zeit- oder Strombeendungsbedingung erfüllt ist, endet das Ladevorgang.

Bei konstanter Stromentladung leuchtet bei der Batteriespannung als der eingestellte Wert die Entladung und die entsprechende Batterieanzeige auf.

6. Mit Stromausfallschutzfunktion kann es weiter verlaufen, nachdem der ursprüngliche Arbeitsfluss verbunden ist.

7. Das Netzteil nimmt 50 N06 an, was für Batterien geeignet ist, die eine geringere Entladungsspannung erfordern, wie z. B. Lithium -Eisenphosphat -Batterien.

8. Der obere Computer kann 32 Stufenparameter und 256 Zyklen einstellen, und jeder obere Computer kann mit 1-10 Sätzen von Einzelchip-Computersystemen verbunden werden (10 Sätze oder weniger werden empfohlen).

9. Software -Funktionen unterstützt.

a) Grafische Betriebsgrenzfläche wird verwendet, um Spannung, Strom, Zeit, Kapazität und andere Daten jeder Batterie anzuzeigen, und der entsprechende Arbeitsstatus und die abnormalen Bedingungen werden in verschiedenen Farben angezeigt.

b) Angabe der Batteriekapazität (bis zu 100 Segmente);

c) Datenpunkte können gemäß den sich ändernden Spannungsbedingungen, Strom und Zeit aufgezeichnet werden, um vollständige Lade- und Entladungskurvendaten zu bilden.

Das Zeitintervall der Kurvendatenpunkte beträgt weniger als 4 Sekunden

d) Verschiedene Bedingungen (Kapazität, Zeit, Open Circuit -Spannung, Entladungsplattform usw.) für die Batteriesortierungsfunktion;

e) automatische Berechnung des konstanten Stromladungsverhältnisses, Kapazitätsverlust, Entladungseffizienz, durchschnittlicher Spannung, Medianspannung und anderen Daten;

f) Einstellung der Betreiberbehörde, hierarchische Operation;

g) kann das Ladung und das Entladungskurvendiagramm und das Zyklusdiagramm anzeigen.

Parameter

Gerätekanalnummer: 512 Kanäle (einzelne CPU -Steuerung)

Konstantstrombereich: 0,03 ~ 6a, Auflösung 1ma

Strommessgenauigkeit: ± 0,1%fs

Stichprobenstromgenauigkeit: ± 0,1%fs

Spannungsmessbereich: 0 ~ 5V, Auflösung 1MV

Spannungsmessgenauigkeit: ± 0,1%fs

Ladung und Entladungsspannungsbereich: Ladung: 0 ~ 4,5 V, Entladung: 4,5 ~ 2 V

Konstante Spannungsspannungseinstellungsbereich: 3 ~ 4,5 V

Genauigkeit der konstanten Druckeinstellung: ± 0,1%fs
