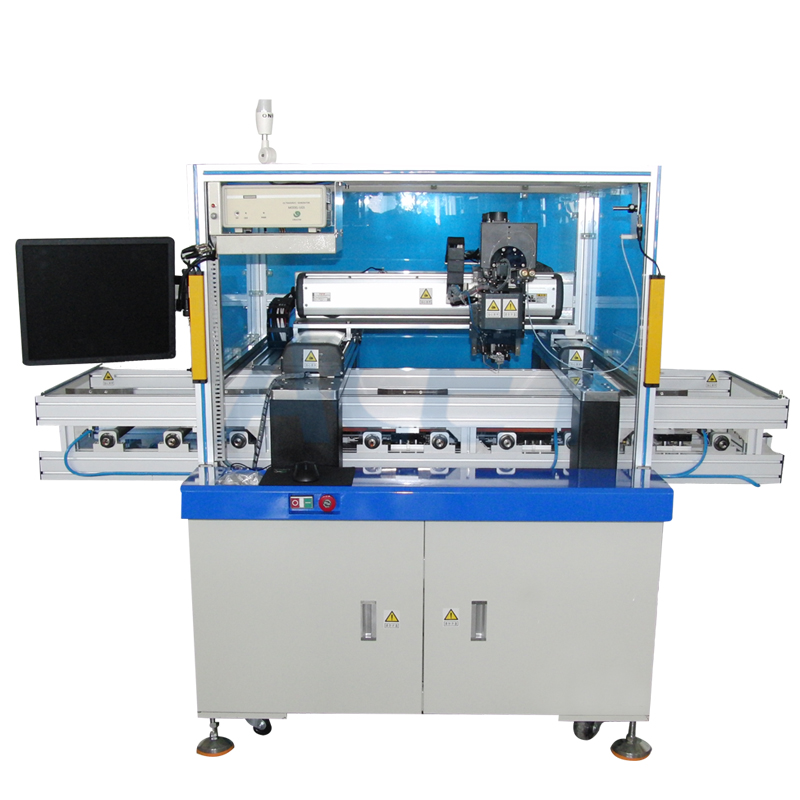

Lithium -Akku -Aluminiumdraht -Bindungsmaschine

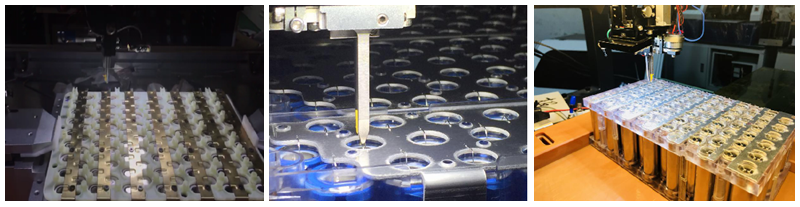

Drahtbindung Arbeitsprinzip
Nach Abschluss des Modulmontagevorgangs wird es durch das automatische Fütterungssystem der Geräte geladen und dann über das automatische Fütterungssystem in den Schweißbereich übertragen, und das Schweißkopfsystem führt das Ultraschallschweißen gemäß den festgelegten Schweißparametern und -positionen durch.
Nachdem das Schweißen abgeschlossen ist
|
Spezifikation |
Stromversorgung |
|
220 VAC ± 10%, 50 Hz 800W |
Ultraschallfrequenz |
|
60 kHz |
Ultraschallkraft |
|
0 ~ 30W |
Schweißbarer Aluminiumdrahtdurchmesser |
|
125 ~ 500um (5 ~ 20 Mio.) |
Arbeitsbereich (maximal XY -Achse) |
|
400 are 400 mm (kann angepasst werden |
Z -Achse |
|
50 mm. |
C -Achse: plus oder minus 90 ° |
|
Ultraschallzeit |
10 ~ 500 ms, Mehrkanal |
|
Schweißdruck |
50 ~ 1000g, Mehrkanal |
|
Schweißgeschwindigkeit |
ungefähr jeden Draht/1,5 Sekunden |
|
Schweißwinkel |
± 90 Grad |
|
Sichtsystem |
Die PR -Mikroskopvergrößerung beträgt das 0,5 -fache |
|
PR -Beleuchtung |
weiße leichte, verstellbare Helligkeit |
|
Abmessungen |
ca. 964 mm*1215 mm*1525 mm (l*w*h) |
Gewicht
ungefähr 400 kg

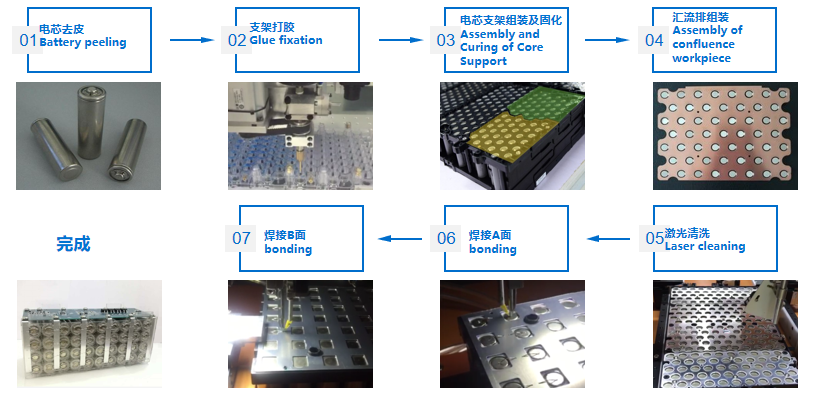

Technologischer Prozess der Drahtbindung
